Das Triple Solar® PVT-Kollektoren System ist eine erdgasfreie Energielösung für alle Jahreszeiten rund um die Uhr. Auf dieser Seite erklären wir, wie das System genau funktioniert.

Wie funktioniert eine Wärmepumpe mit Triple Solar PVT-Solarmodul?

Die verwendete Wärmepumpe ist eine elektrische Kompressionswärmepumpe (Sole / Wasser). Das Funktionsprinzip dieses Wärmepumpentyps lässt sich am einfachsten anhand seiner Teile erklären, Verdampfer, Kompressor und Kondensator, die in drei Stufen miteinander verbunden sind:

Phase 1: Wärme entziehen
In der Wärmepumpe befindet sich ein Verdampfer. Dieser Verdampfer enthält eine sogenannte Transportflüssigkeit, die bei niedriger Temperatur verdampft. Die Umgebungswärme von der Quelle (den Wärmepumpenplatten) bewirkt, dass sich die Flüssigkeit im Verdampfer erwärmt und dadurch verdunstet.

Phase 2: Komprimieren
Der elektrische Kompressor in der Wärmepumpe komprimiert dann den freigesetzten Dampf. Dieser Vorgang erhöht den Druck in der Wärmepumpe und erhöht die Temperatur.

Phase 3: Wärmeabgabe
Dank des Expansionsventils gewinnt der Dampf wieder Platz im Kondensator. Infolgedessen nimmt der Druck ab und der Dampf wird wieder in (Transport-) Flüssigkeit umgewandelt. Dabei wird Wärme freigesetzt. Diese Wärme wird dann an den Heizkreis – das Heizsystem oder den Kessel – weitergeleitet. Die Temperatur der freigesetzten Wärme ist erheblich höher als die der ursprünglich aufgenommenen Wärme. Dies kann jetzt zum Heizen und Warmwasser verwendet werden.

Die Transportflüssigkeit fließt dann zurück zum Verdampfer, wonach der Prozess erneut beginnt.

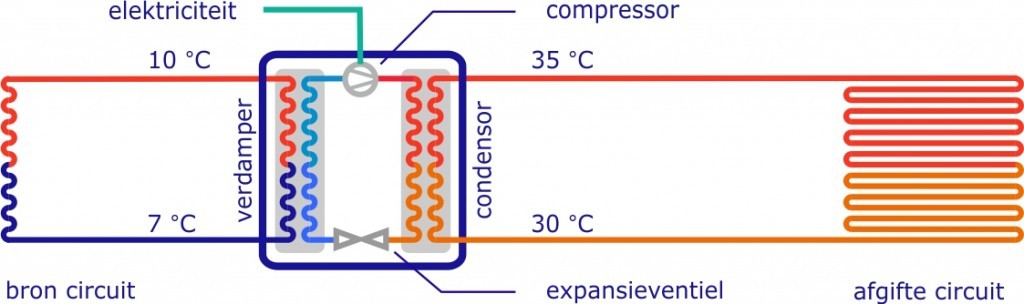

Wie funktioniert eine Wärmepumpe genau? Triple Solar

Einfluss der Sonne

Das Triple Solar®-System ist für die Wärme nicht von der Sonne abhängig, da das Wärmepumpenpanel auch der Außentemperatur und dem Tageslicht Wärme entziehen kann. Es profitiert jedoch natürlich vom Sonnenlicht. Die Sonne erzeugt eine höhere Quellentemperatur, so dass die Wärmepumpe weniger Strom benötigt, um letztendlich nutzbare Wärme zu liefern. Dadurch arbeitet die Wärmepumpe tagsüber und im Sommer effizienter als nachts und im Winter. Und obwohl das System auch im Norden gut funktioniert, ist es (noch) wirtschaftlicher, wenn die Paneele im Süden installiert werden.

In Bezug auf Elektrizität gilt natürlich immer noch: Mehr Sonne ist mehr Elektrizität.

Vorteil gegenüber anderen Systemen

Neben dem Triple Solar®-System gibt es weitere vergleichbare Systeme: die Luft- / Wärmepumpe mit Luftkasten als Quelle und die Wärmepumpe mit Bodenschleife als Quelle. Die folgende Tabelle zeigt die Vorteile des Triple Solar®-Systems gegenüber diesen anderen Systemen:

Wärmepumpe mit dreifachen Sonnenkollektoren als Quelle Luft- / Wärmepumpe mit Luftkasten als Quelle Wärmepumpe mit unterem Kreislauf als Quelle
Energiequelle Sonnenlicht, Tageslicht und Außenluft Außenluft Erde (der Boden)
Durchschnittliche Quellentemperatur während des Jahres Hoch; Die Kombination von drei Quellen sorgt für eine optimale Energienutzung. Niedrig; Die durchschnittliche Außentemperatur während der Heizperiode beträgt 4,8 Grad. Niedrig; Während der Wintersaison sinkt die Temperatur manchmal auf 0 Grad.
Folgen bei Gefriertemperatur
Arbeitet ohne Probleme weiter (kann nicht einfrieren), immer noch mit relativ guter Quellentemperatur. Kann gefrieren: Aufgrund der Eisbildung kann der Verdampfer seine Arbeit nicht mehr ordnungsgemäß ausführen und muss durch die Abtaufunktion der Wärmepumpe abgetaut werden. Die Wärmepumpe arbeitet weiter, aber die Quellentemperatur bleibt nach dem Winter niedrig, wenn die Außentemperatur steigt.
Sound Silent; Keine beweglichen Teile Lüftergeräusch Lautlos, keine beweglichen Teile
Installation und Wartung Einfach zu installieren und wartungsfrei. Einfache Installation durch ein STEK-zertifiziertes Unternehmen, jedoch Wartung erforderlich.
Relativ komplizierte Installation; Die untere Schleife muss von einem spezialisierten Bohrunternehmen installiert werden, das BRL-zertifiziert sein muss.
