De compacte en zuinige Thermische Batterij

De Triple Solar Thermische Batterij is snel, energiezuinig en ruimtebesparend. Hij wordt gecombineerd met de Triple Solar PVT-warmtepomp en vervangt de warmwaterboiler. In vergelijking met een traditionele warmwaterboiler is de Thermische Batterij tot wel vier keer kleiner en past daardoor in elke woning.

  • Ruimtebesparend
  • Snel en efficiënt
  • Makkelijk te installeren en onderhoudsarm
  • Milieuvriendelijk en goedkoper
  • Legionellavrij door het ontbreken van een wateropslag
Vind een installateur
thermische-batter-tiple-solar

Wat is een thermische batterij?

Een thermische batterij staat ook wel bekend als een warmteopslag of thermische energieopslag en vervangt een warmwaterboiler. In tegenstelling tot elektrische batterijen maakt de batterij gebruik van PCM-technologie. Daarmee wordt geen elektriciteit opgeslagen maar warmte. Deze opgeslagen warmte kan op een later moment worden gebruikt om direct warm water te maken. De gebruikelijke warmwateropslag in de boiler die veel warmteverlies veroorzaakt, wordt hiermee overbodig.

Onze batterij onderscheidt zich van andere thermische batterijen door het efficiënt opwarmen via de PVT-warmtepomp.

Hoe werkt een thermische batterij?

De Triple Solar Thermische Batterij bevat een materiaal dat Phase Change Material (PCM) wordt genoemd. Bij een bepaalde temperatuur verandert het materiaal van hoedanigheid (phase), bijvoorbeeld van vast naar vloeibaar. Het PCM wordt door de PVT-warmtepomp opgewarmd. De Thermische Batterij slaat die warmte op en kan deze op elk moment direct vrijgeven om warm tapwater te maken. De batterij kan oneindig vaak op- en ontladen zonder verlies van rendement.

De voordelen van een thermische batterij

afmeting-thermische-batterij

Ruimtebesparend

De batterij is tot vier keer kleiner dan de warmwaterboiler die hij vervangt en past daarmee in elke woning.

warm-water-thermische-batterij-triple-solar

Snel en efficiënt

De batterij is snel en efficiënt dankzij de hoge warmteopname en -afgifte en heeft een laag warmteverlies.

thermische-batterij-aansluiting

Makkelijk te installeren en onderhoudsarm

De batterij is makkelijk te installeren en onderhoudsarm door het ontbreken van bewegende delen.

energielabel

Milieuvriendelijk en goedkoper

De batterij met energielabel A+ is niet alleen compact maar ook goedkoper door het ontbreken van een verwarmingselement.

Technische specificaties

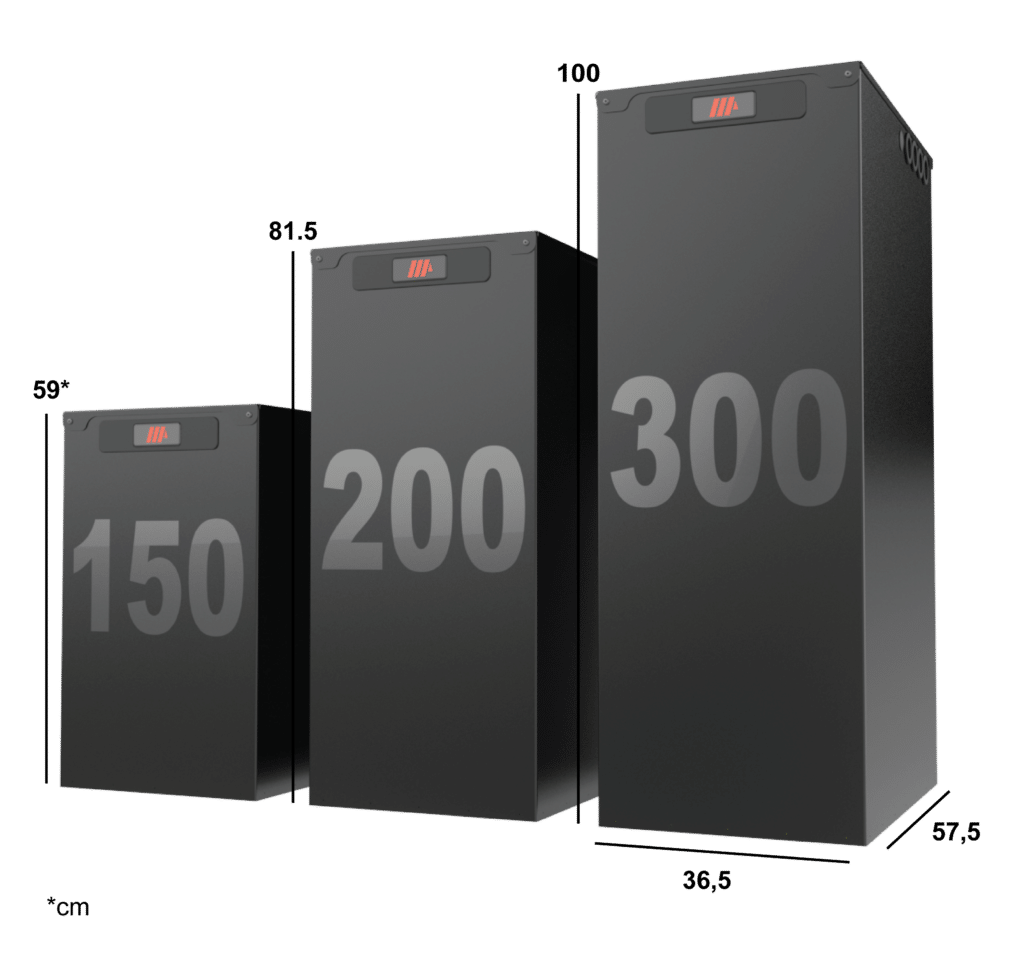

De Thermische Batterij is verkrijgbaar in drie formaten, afhankelijk van de warmwaterbehoefte van een huishouden: 150 (XXS), 200 (XS) en 300 (S).

Thermische batterij 150 (XXS)

Afmetingen (hxbxd)
640x365x575 mm

Gewicht
136 kg

Energie-efficiëntieklasse
A+

Thermische inhoud bij nominale condities
7 kWh

Equivalente maat warmwaterboiler
Bij 55°C (80%): 151 liter*
Bij 60°C (85%): 128 liter

V40, Warm water volume beschikbaar bij 40°C
167 liter

Stand-by warmteverlies
27W

Aanbevolen maximaal warmwaterdebiet
15 liter/min

Minimale toevoerdruk bij de inlaat van de Thermische Batterij
1,5 bar

Maximale werkdruk
10 bar

Uitgaande warmwatertemperatuur bij ontwerpdebiet (°C)
45-55°C

Temperatuur faseovergang
58°C



*Berekend volgens Woningborg uitgangspunten. Deze zijn: een equivalente warmwaterboiler ingesteld op 55 °C, koud leidingwater van 10 °C en een nuttige inhoud van de boiler van 80%.

Thermische batterij 200 (XS)

Afmetingen (hxbxd)
870x365x575 mm

Gewicht
187 kg

Energie-efficiëntieklasse
A+

Thermische inhoud bij nominale condities
10,5 kWh

Equivalente maat warmwaterboiler
Bij 55°C (80%): 227 liter*
Bij 60°C (85%): 192 liter

V40, Warm water volume beschikbaar bij 40°C
271 liter

Stand-by warmteverlies
31W

Aanbevolen maximaal warmwaterdebiet
20 liter/min

Minimale toevoerdruk bij de inlaat van de Thermische Batterij
1,5 bar

Maximale werkdruk
10 bar

Uitgaande warmwatertemperatuur bij ontwerpdebiet (°C)
45-55°C

Temperatuur faseovergang
58°C



*Berekend volgens Woningborg uitgangspunten. Deze zijn: een equivalente warmwaterboiler ingesteld op 55 °C, koud leidingwater van 10 °C en een nuttige inhoud van de boiler van 80%.

Thermische batterij 300 (S)

Afmetingen (hxbxd)
1050x365x575 mm

Gewicht
233 kg

Energie-efficiëntieklasse
A+

Thermische inhoud bij nominale condities
14 kWh

Equivalente maat warmwaterboiler
Bij 55°C (80%): 302 liter*
Bij 60°C (85%): 256 liter

V40, Warm water volume beschikbaar bij 40°C
333 liter

Stand-by warmteverlies
34W

Aanbevolen maximaal warmwaterdebiet
25 liter/min

Minimale toevoerdruk bij de inlaat van de Thermische Batterij
1,5 bar

Maximale werkdruk
10 bar

Uitgaande warmwatertemperatuur bij ontwerpdebiet (°C)
45-55°C

Temperatuur faseovergang
58°C



*Berekend volgens Woningborg uitgangspunten. Deze zijn: een equivalente warmwaterboiler ingesteld op 55 °C, koud leidingwater van 10 °C en een nuttige inhoud van de boiler van 80%.

Veelgestelde vragen

De Triple Solar Thermische Batterij is bedoeld voor het leveren van warm water voor huishoudelijke doeleinden, zoals douchen en afwassen. Het product is soortgelijk aan een boilervat of opslagtank.

De Thermische Batterij kan warm water produceren door de warmte van het PCM over te dragen aan leidingwater dat door de warmtewisselaar stroomt.

Een PCM is een ‘Phase Change Material’. Zonder al te technisch te worden: dit is een materiaal dat veel warmte kan opslaan in een kleine ruimte. Daarbij wordt de faseovergang (vandaar ‘phase change’) van het materiaal gebruikt. Denk bijvoorbeeld aan het smelten van ijs tot water. Daarbij vindt hetzelfde proces plaats, maar dan op een veel lagere temperatuur dan bij de Triple Solar Thermische Batterij.

Net zoals een normale warmwaterboiler, kan het warme water opraken na bijvoorbeeld meerdere lange douchebeurten. Dit geldt ook voor de Thermische Batterij, maar in dit geval raakt het warme bufferwater niet op, maar de warmte in het PCM. De PVT-warmtepomp slaat automatisch weer aan om de Thermische Batterij te verwarmen.

De Triple Solar Thermische Batterij kan alleen opgeladen worden door een externe warmtebron (warmtepomp) via een hydraulisch circuit. De Thermische Batterij is speciaal ontwikkeld en geoptimaliseerd voor het gebruik met de Triple Solar PVT-warmtepomp.

Vraag je installateur voor de prijs. Vind hier een installateur bij jou in de buurt.

Met de Thermische Batterij 200 kan je ongeveer 45 minuten douchen. Dit is met een spaardouche en zonder douche-wtw (warmteterugwinning). Een regendouche gebruikt bijvoorbeeld meer water.

Bij de Thermische Batterij horen twee circuits:

  • Het 1e circuit is voor het opladen van de Thermische Batterij via de PVT-warmtepomp. Dit zijn poorten B en C.
  • Het 2e circuit is voor het ontladen van de Thermische Batterij voor het maken van warm tapwater. Dit zijn poorten poorten A en D.



Er zitten 4 poorten in de batterij:

  1. Warm leidingwater (2e circuit)
  2. Warmte vanuit warmtebron (1e circuit)
  3. Retour warmte naar warmtebron (1e circuit)
  4. Koud leidingwater (2e circuit)

De Thermische Batterij wordt geleverd met een geïntegreerde temperatuursensor, deze wordt aangesloten op de PVT-warmtepomp.



Bovenaanzicht-thermische-batterij-triple-solar
