JAJO verwarmt modulair concept “BLOK” met een PVT-systeem

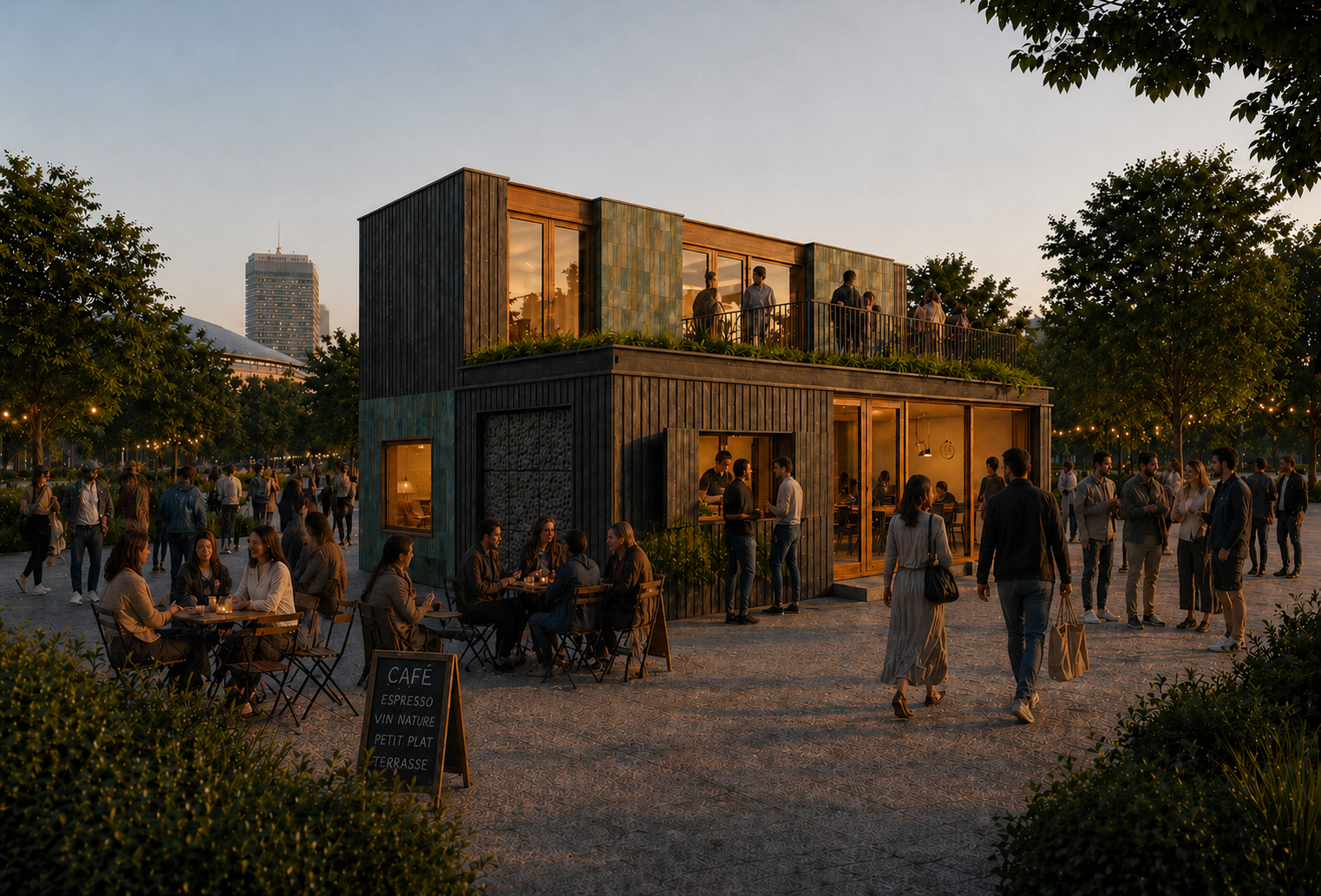

BLOK is een modulair houten paviljoen van JAJO dat door het land reist en telkens een andere functie krijgt: paviljoen, ontmoetingsplek of woning. Triple Solar levert het PVT-systeem dat BLOK verwarmt, koelt en van warm tapwater voorziet. Op 17 oktober gaat BLOK in Eindhoven open, tijdens Dutch Design Week.

Een gebouw dat verhuist, vraagt een installatie die meekan

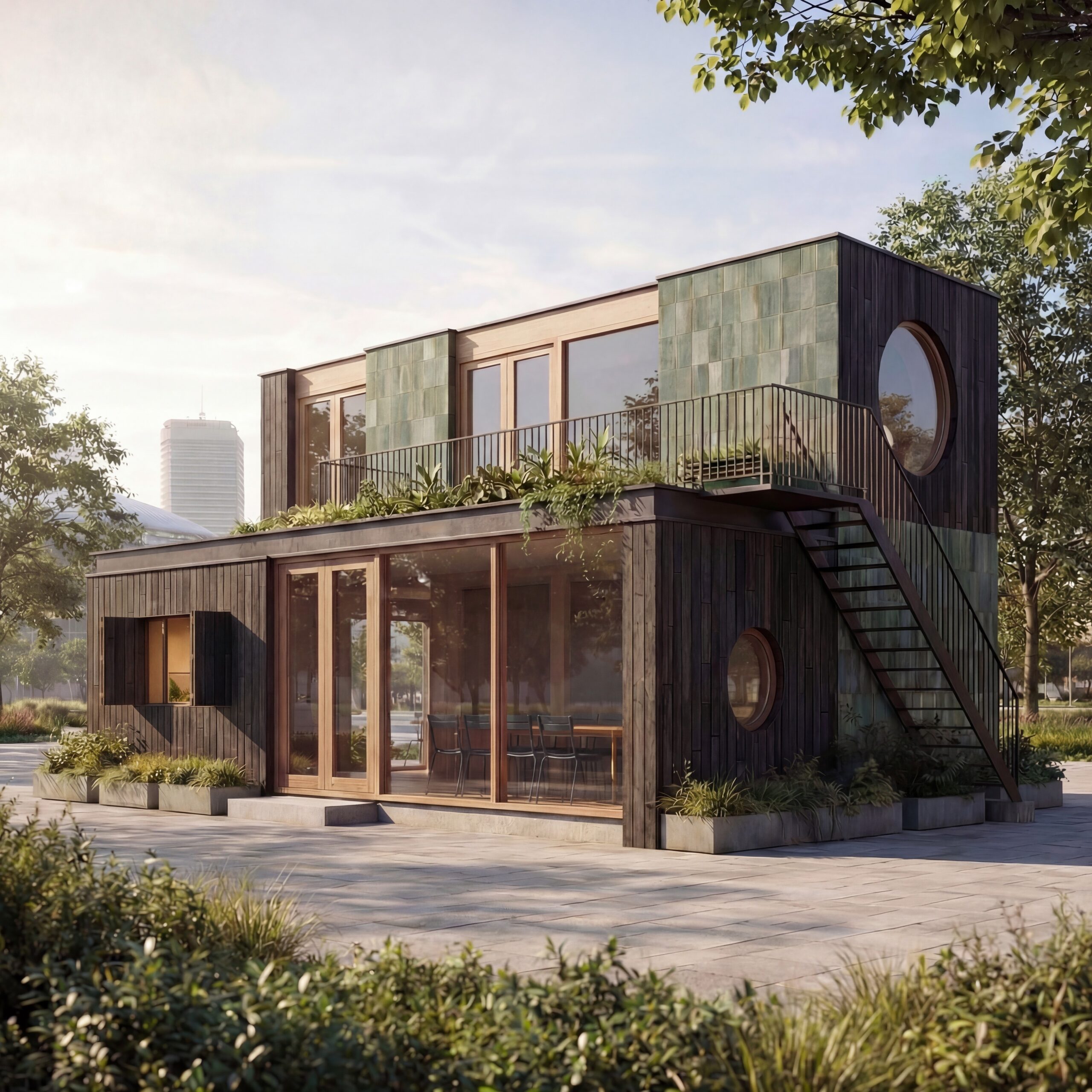

BLOK is een initiatief van ontwikkelaar Blink, bouwer Janssen de Jong en conceptontwikkelaar REVOLVE, alle drie onderdeel van JAJO. Het gebouw bestaat uit drie modules van CLT (kruislaaghout), die op verschillende manieren te stapelen, te schakelen en uit te breiden zijn. De eerste vijf jaar reist BLOK langs evenementen en projecten van Blink. Daarna zal de module terugkomen in vastgoedprojecten van Blink.

Dat stelt eisen aan het verwarmingssysteem. Dat moet geregeld mee verhuizen en op elke nieuwe plek gewoon werken. Als alternatief lagen vooral lucht-luchtsystemen op tafel.

Vier functies uit één systeem, zonder buitenunit of grondbron

De PVT-panelen op het dak wekken tegelijk stroom en warmte op. De PVT-warmtepomp binnen gebruikt die warmte om BLOK te verwarmen, te koelen en van warm tapwater te voorzien. Joeri Bakker, adviseur bouwprojecten bij Triple Solar: “Daardoor is er geen buitenunit of grondbron nodig.”

Voor een module die steeds verhuist, telt dat dubbel. Zonder grondbron hoeft er op geen enkele locatie geboord te worden. Alle onderdelen zijn modulair en demontabel, dus het systeem gaat makkelijk mee naar de volgende plek. En zonder buitenunit is het buiten stil, zodat BLOK net zo goed op een plein als in een woonwijk kan staan.

Een compleet PVT-systeem, klaar om mee te verhuizen

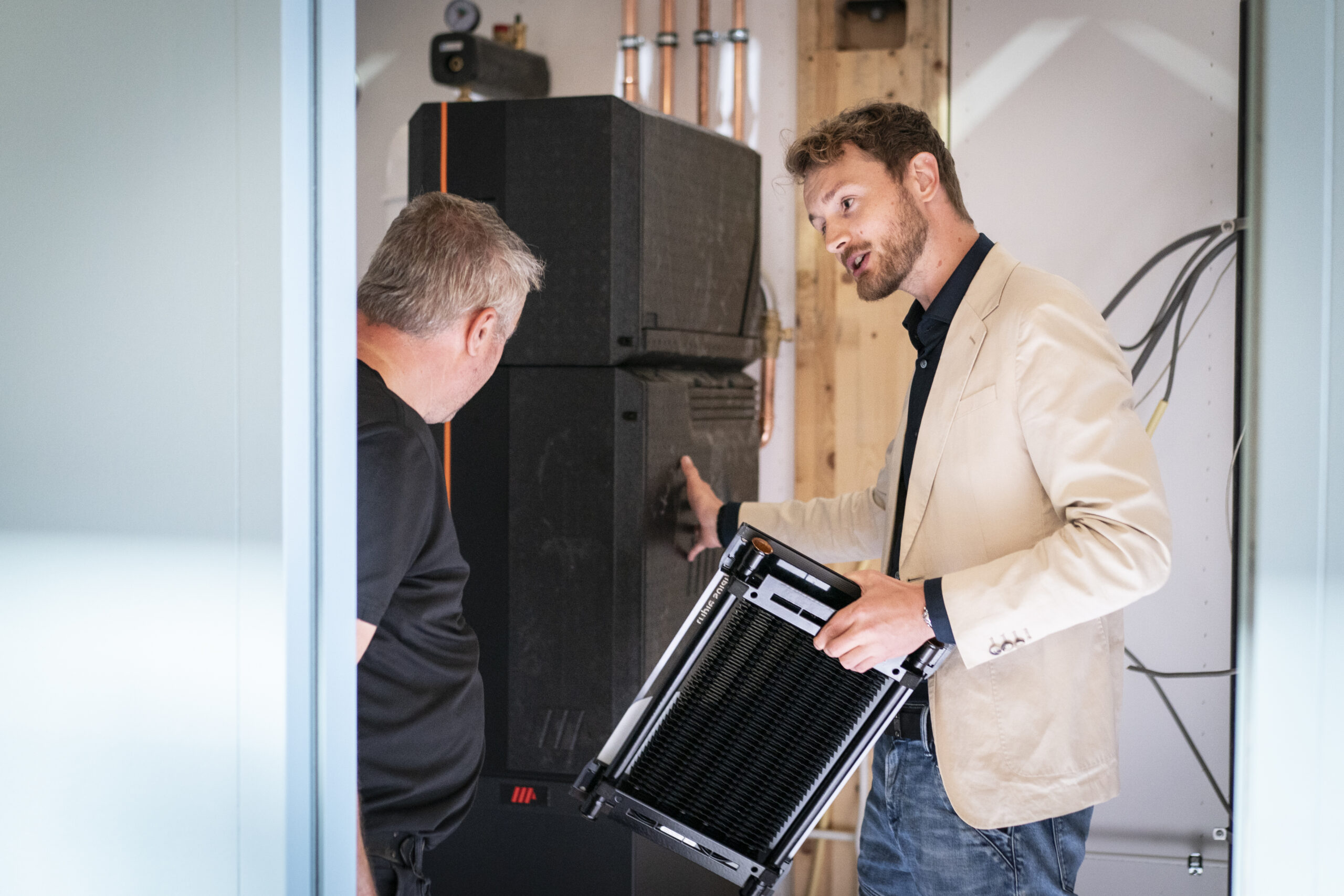

Wat er in en op BLOK komt:

• PVT-panelen van 450 Wp, landscape-formaat
• Eén PVT-warmtepomp met het natuurlijke koudemiddel R290 (propaan)
• Een Thermische Batterij 200 die warmte opslaat voor warm tapwater
• Lage-temperatuurconvectoren voor verwarming en koeling

Op de eerste locatie in Eindhoven krijgt BLOK een 3-fase-aansluiting. Elke volgende plek heeft weer een andere aansluiting. De PVT-warmtepomp kan slim aangestuurd worden om binnen de capaciteit die er is te blijven door terug te schakelen als er minder beschikbaar is.

PVT-systeem in BLOK dankzij gewonnen Markt Challenge

Triple Solar kwam in het project als een van de winnaars van de BLOK Markt Challenge, waarin een vakjury de innovaties voor het gebouw selecteerde. Daarna werkten de partners de installatie samen uit, met onder meer architect House of Architects en houtbouwspecialist Finch Buildings. Installateur Van Dam plaatst het systeem. Triple Solar levert alles voor het PVT-systeem.

“Installaties, materialen en andere innovaties moeten vanaf het begin op elkaar worden afgestemd”, zegt Joeri. “Alleen dan ontstaat een oplossing die later ook op grotere schaal toepasbaar is.”

Eerst een paviljoen, straks een woning

BLOK is een modulair concept. Het PVT-systeem gaat in gebruik zodra de module opengaat. Een installatie die meereist in een losse module, past net zo goed in een woning die uit dezelfde modules is opgebouwd. Precies daar ligt voor Joeri de waarde: “Je wilt het eigenlijk één keer echt goed doen en het vervolgens kunnen kopiëren om het grootschalig uit te rollen.”
